방화유리/방탄유리
방화유리
FIRE RESISTANCE GLASSSYP방화유리는 단판유리와 접합유리가 있습니다. 방화유리의 내열성능은 화재 사고 시 화염을 막아 대피책 마련이 용이하게 도와줍니다. 모놀리식 방화유리는 중국내화시험표준에 의해 다음과 같이 나뉘어집니다. SYP는 최고등급인 1급 방화유리까지 생산합니다.
1급(≥90min), 2급(≥60min) , 3급(≥45min), 4급(≥30min) 단판방화유리는 코팅유리, 복층유리, 접합유리로 제작될 수 있습니다.
- SYP 모놀리식 방화유리
- 최고의 방화 퍼포먼스 성능을 보여줍니다.
- 파손 시 안전한 작은 파편으로 부서집니다.
- 높은 기계적 강도.
- 기준
- 최대크기: 2,000 × 2,500㎜ (79" × 98")
- 최소크기: 150 × 250㎜ (6" × 9 3/4")
- 제품표준
- China GB 15763.1 Architecture Safety Glass Fire Resistance Glass
Borosilicate Float Glass
| Properties | Soda-lime-silicate float glass 普通浮法玻璃 |
Boro-silicate 4.0 float glass 高棚桂 4.0 浮法玻璃 |
- |
|---|---|---|---|
| Weight per㎥ (density) 峦度 | 2500 ㎏/㎥ | 2280 ㎏/㎥ | |
| Hardness(Moh'scale) 莫氏硬度 | 5.5 | 6.5 | |
| Vickers-Hardness 维氏硬度(HV) (200gf 试验力保持) | 3530 ㎫ | 4540 ㎫ | |
| Elasticity 弹性模量 (Young's Modules, E) | 72 ㎬ | 68 ㎬ | |
| Poissons ratio 泊松比 | 0.22 | 0.20 | |
| Coefficient of Linear Expansion(24-300℃) 线膨胀系数 | 9.0 × 10-6 ㎜/㎜·℃ | 4.0 × 10-6 ㎜/㎜·℃ | Lower linear expansion coefficient |
| Softening Point 软化温度 TÍ | 715℃ | 817℃ | |
| Annealing Point 退火温度 | 548℃ | 600℃ | |
| Strain Point 应变温度 Tg | 511℃ | 577℃ | |
|
Mechanical strength of Annealed glass 退火玻璃的抗弯强度 |
45 ㎫ | 47 ㎫ | |
|
Mechanical strength of Fully tempered glass 钢化玻璃的抗弯强度 |
120 ㎫ | 145 ㎫ | |
|
Thermal shock resistanc of Annealed glass 退火玻璃的耐热冲击性 |
80℃ | 200℃ | Better thermal shock resistance |
|
Thermal shock resistance of Fully tempered glass 钢化玻璃的耐热冲击性 |
200℃ | 350℃ | |
| Visible light transmittance 可贝光透射比 |
6㎜ 透明玻璃 : 89% 6㎜ 透白玻璃 : 91% |
6㎜: 91.5% | |
| 比学稳定性 | 耐水 : 3 级 耐酸 : 1 级 耐碱 : 2 级 |
耐水 : 1 级 耐酸 : 1 级 耐碱 : 2 级 |
高硼硅 4.0 浮法玻璃是一种低膨率 、 耐高温 、 高硬璃(抗划伤) 、高透光率和高化学稳定性的特殊玻璃村 。 因其优异的性能 、 被广泛应用于建防火 、 太阳能 、 比工 、 电光源 、 工艺饰品等行业 。
Diagram of Composition
Shapes of Curved Glass

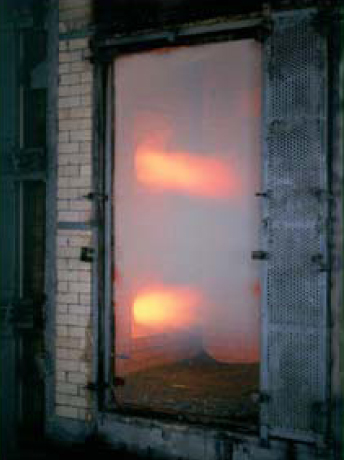

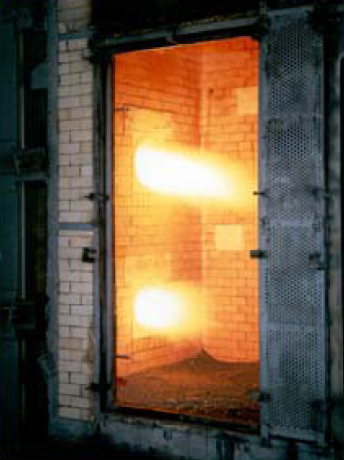

테스트 시작
온도가 120℃에 이르러 물유리층이 반응하기 시작

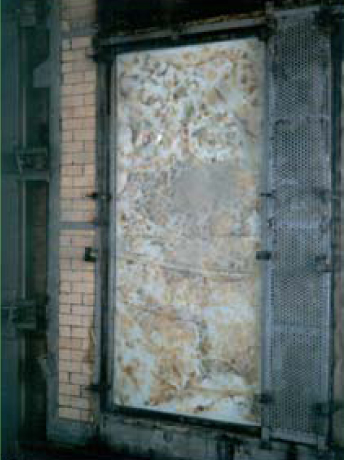

물유리층의 불단열 상황
방탄유리
Bullet-Proof Glass방탄유리는 유리와 우수한 엔지니어링 플라스틱을 특수 가공하여 얻은 일종의 복합형 재료이다. 방탄유리는 투명한 자료이자 일반 유리의 외관을 갖추며 탄두가 뚫리는 것을 막아 소형무 기의 사격에 대해 일정한 보호를 제공한다.
- 전통적인 방탄유리: 유리 + 고분자 중간층 + 유리 + 사출방지필름
- 신형 방탄유리: 유리 + 고분자 중간층 + 엔지니어링 플라스틱(경량화 및 얇음)

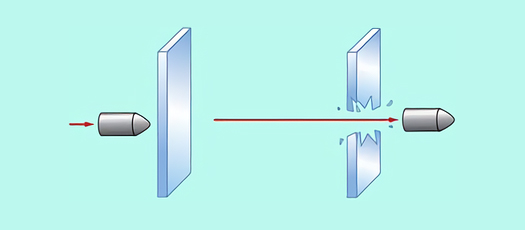

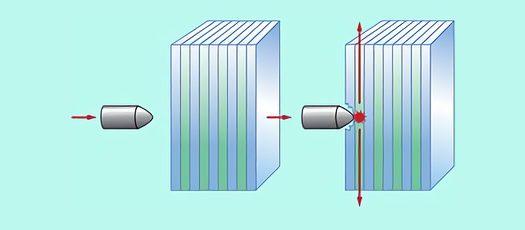

유리의 방탄 원리

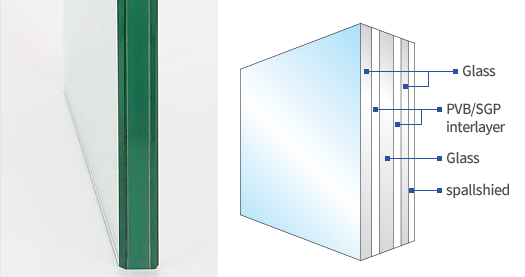

전통적인 방탄유리 구조
- 힘 받는 면유리
- 과도 층고분자 충간층
- 안전 방호 층사출방지필름(spallshield)

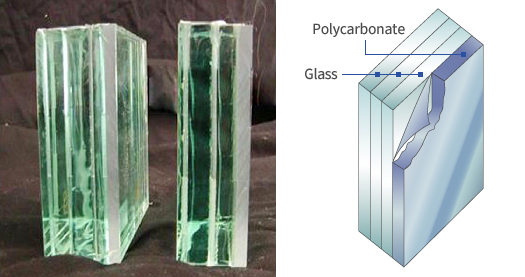

경량화 복합 방탄유리 구
- 힘 받는 면유리
- 과도 층고분자 충간층
- 안전 방호 층고강도 엔지니어링 플라스틱
| Type (종류) | Rating | A㎜unition (대응 총알 종류) | TH (㎜) |
단위 무게 (㎏/㎡) |
투과율 (LT) |
|---|---|---|---|---|---|
| 전통 방탄유리 | F64 HAND GUN |
7.62 × 25㎜ steel core, copper steel plated |
26 | 61 | 71% |
| 경량화 방탄유리 | 14 | 24 | 84% | ||
| 전통 방탄유리 | F79 Submachine gun |
7.62 × 25㎜ steel core, copper steel plated |
31.5 | 73.5 | 70% |
| 경량화 방탄유리 | 17 | 29 | 83% | ||
| 전통 방탄유리 | F56 Automatic Rifle |
7.62 × 39㎜ steel core, Lead Jacket, Copper Steel Plated |
45~50 | 92 | 64% |
| 경량화 방탄유리 | 32~34 | 50 | 78% | ||
| 전통 방탄유리 | FJ79 Sniper Rifle |
7.62 × 54㎜ steel core, Lead Jacket, Copper Steel Plated |
미확인 | 미확인 | 50% |
| 경량화 방탄유리 | 37~40 | 64 | 79% |
SYP 방탄유리 제품
일반방탄유리
- F64급 - 총 두깨: 23㎜, F64식7.62㎜ Hand Gun 막을수 있음.
- F79급 - 총 두깨: 29㎜, 79식7.62㎜ Submachine Gun 막을수 있음.
- FJ79급 - 총 두깨: 45㎜, 79식7.62㎜ Sniper Rifle 막을수 있음.
경량화 복합 방탄유리
- F79급 - 총 두깨: 17㎜, 79식7.62㎜ Submachine Gun 막을수 있음.
- FJ79급 - 총 두깨: 37㎜, 79식7.62 Sniper Rifle 막을수 있음.
- AK47/F56 Submachine Gun - 총두깨:32㎜, AK47 Submachine Gun 막을수 있음.
- 유럽기준 BR5급 - 총 두깨: 37㎜,5.56 x 45 SS109 M16 Rifle 막을수 있음.
- 유럽기준 BR6급 - 총 두깨: 46㎜,7.62 x 51 NATO M14 Rifle 막을수 있음.
- 53식7.62㎜ 일반 Steel Core - 두깨: 34㎜,single weight 65kg/m2
- 53식7.62㎜ armor piercing incendiary bomb - 두깨: 55㎜, single weight 90.5㎏/㎡

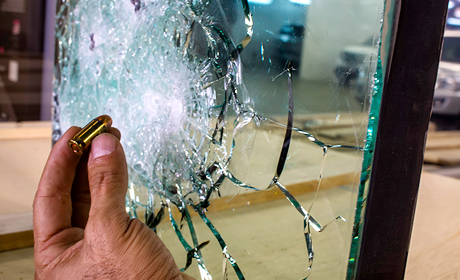

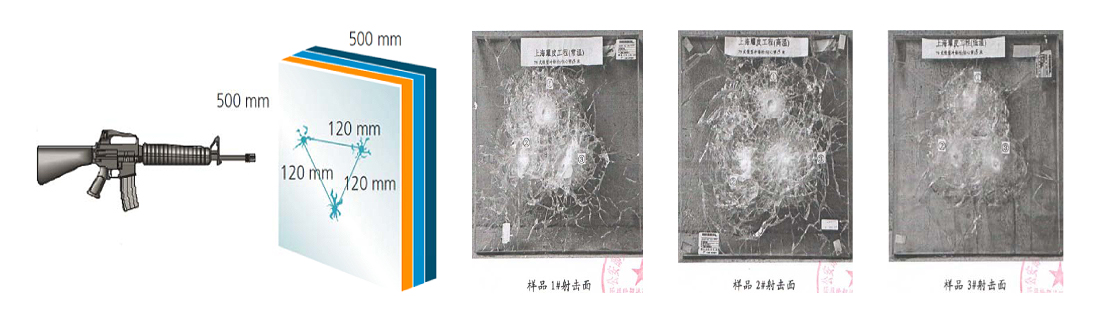

방탄유리 테스트

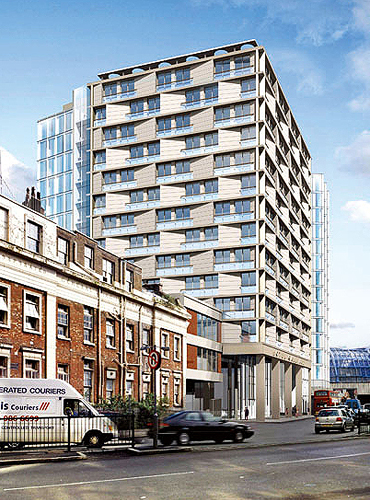

방탄유리의 활용 장면
방탄유리는 주로 건축(은행, 오피스, 호텔 등) 자동차, 선박, 항공기 등에 사용된다.
